产品概述

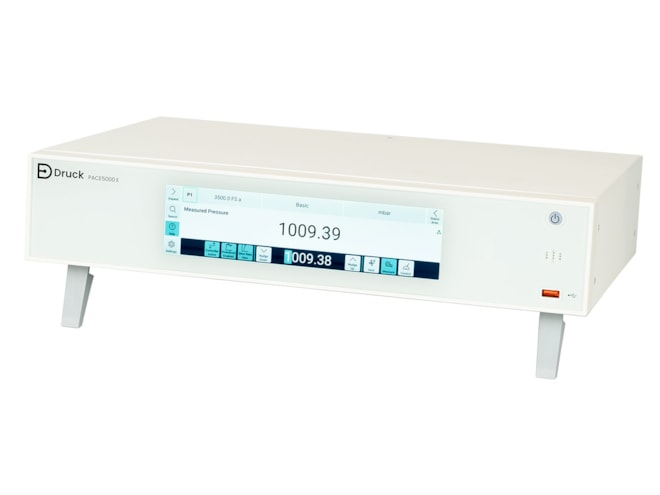

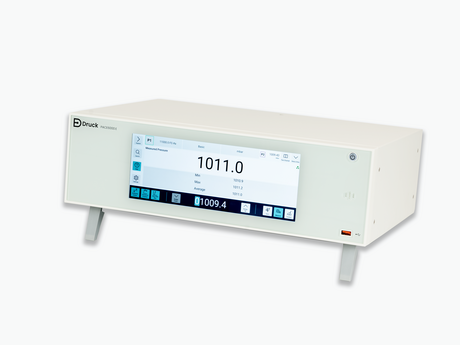

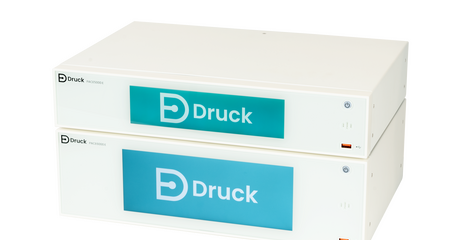

PACE5000 E和 PACE6000 E模块化压力控制器
应用和行业 实验室、制造、研发和校准应用：
- - 航空航天、国防和航天
- - 能源
- - 医疗保健和制药
- - 电子和半导体
- - 运输
- - 计量与校准
- - 环境
- - 工业制造与测试
亮点
- 行业领先的控制器性能（速度、精度和稳定性），可用于大体积或小体积 1.5 秒达到稳定设定点 0.001%FS 控制稳定性
- 最高精度/最低不确定性8868体育官网入口测量（12个月规格）由于采用了传感技术，不确定性可达 5Pa
- 重新设计的用户界面和更大的显示区域
- 简单直观的菜单结构，提供上下文相关帮助
- 与 HDMI 监视器输出、鼠标键盘的测试台接口
- 可直接替换 PACE5000 和 PACE6000，控制模块向后兼容
- 符合标准的通信：GPIB IEEE-488、RS232、SCPI-99、USBTMC、LXI 1.6 标准（VXI-11 &HiSLIP）、NI IVI-C 和LabVIEW 认证仪器驱动程序
PACE5000 E和6000 E 模块化压力控制器支持我们的可拆卸气动压力控制模块，因此它们可以控制压力或来自外部源或源的压力。 PACE5000 E 支持一个气动控制模块。 PACE6000 E 支持一个或两个独立的气动控制模块。 每个控制器都有一个彩色触摸屏显示器，用于显示测量的压力和控制器的状态。 您可以使用触摸屏进行选择和更改设置。 触摸屏上的图标和按钮包括所选语言的可选帮助文本。注： 模块化压力控制器也可以称为“仪表”。
技术参数
一般规格
|
项 |
描述 |
|
显示 |
LCD：带触摸屏的彩色显示屏。 |
|
工作温度 |
0°C 至 55°C（32°F 至 131°F） |
|
运输和储存温度 |
-20°C 至 70°C （-4°F 至 158°F） |
|
产品重量 PACE5000 E |
仅 5.55 千克（12.2 磅）机箱。 |
|
8.87 千克 （19.6磅）机箱和低压气动控制模块。 |
|
|
10.99 千克（24.2磅）机箱和高压气动控制模块。 |
|
|
产品重量 PACE6000 E |
仅 7.26 千克（16磅）机箱。 |
|
13.90 千克（30.6磅）机箱和两个低压气动控制模块。 |
|
|
16.02 千克（35.3磅）机箱和一个低压和一个高压气动控制模块。 |
|
|
18.14 千克（40磅）机箱和两个高压气动控制模块。 |
|
|
产品尺寸PACE5000 E |
88 毫米 （2U） （3.47 英寸） 高 |
|
深 320 毫米（12.6 英寸） |
|
|
440 毫米（17.3 英寸）宽 |
|
|
产品尺寸PACE6000 E |
132 毫米 （3U） （5.2“） 高 |
|
深 320 毫米（12.6 英寸） |
|
|
440 毫米（17.3 英寸）宽 |
|
|
最大工作压力（MWP） |
请参阅气动控制模块的背面。 |
|
入口保护 |
IP20 防护等级 （EN 60529） |
|
运行湿度 |
5% 至 95% RH（非冷凝） |
|
振动 |
MIL-PRF-28800 Def.Stan.66-31 8.4 Cat 3 |
|
工作海拔高度 |
最高 2000 米（6560 英尺） |
|
EMC |
EN 61326-1 |
|
电气安全 |
EN 61010-1、UL 61010-1、CSA 22.2 |
|
电源 |
输入范围：100-120/200-240 VAC，（50/60 Hz） |
|
PACE5000 E：2 A |
|
|
PACE6000 E： 3 A |
|
|
保险丝 |
T4AH250V |
|
污染等级 |
2 |
|
过电压类别 |
II |
|
压力安全 |
压力设备指令 - 类别：针对第2类气体的良好工程规范 （SEP） |
|
操作环境 |
仅限室内使用。 请勿在潜在爆炸性环境中使用。 |
|
压力介质 |
清洁、干燥、氮气或空气。 |
订购信息
请说明以下内容（如适用）
PACE 主机
PACE5000E 单通道主机Chassis
PACE6000E 双通道主机Chassis
PACE chassis –选件
可选功能包括：
- 泄漏测试 自动测量所需单位/分钟或单位/秒的泄漏率
- 爆破测试 用于测试压力爆破点
- GPIB 选件 用于 GPIB 通信的扩展卡
PACE控制模块 - 精度选择
PACE CM0 = 标准精度
PACE CM1 = 高精度
PACE CM2 = 特优精度
PACE CM3 = 基准级精度
PACE 控制模块 - 压力范围
|
压力代码 |
bar |
psi |
Pa |
|
CM0 ,CM1 ,CM2 |
|||
|
008G |
25 mbar g |
0.35 psi g |
2.5 kPa g |
|
01G |
70 mbar g |
1 psi g |
7.0 kPa g |
|
02G |
200 mbar g |
3 psi g |
20.0 kPa g |
|
03G |
350 mbar g |
5 psi g |
35.0 kPa g |
|
04G |
700 mbar g |
10 psi g |
70.0 kPa g |
|
05G |
1 bar g |
15 psi g |
100.0 kPa g |
|
07G |
2 bar g |
30 psi g |
200.0 kPa g |
|
08G |
3.5 bar g |
50 psi g |
350.0 kPa g |
|
10G |
7 bar g |
100 psi g |
700.0 kPa g |
|
11G |
10 bar g |
150 psi g |
1.0 MPa g |
|
13G |
20 bar g |
300 psi g |
2.0 MPa g |
|
14G |
35 bar g |
500 psi g |
3.5 MPa g |
|
16G |
70 bar g |
1,000 psi g |
7.0 MPa g |
|
165G |
100 bar g |
1,500 psi g |
10.0 MPa g |
|
17G |
135 bar g |
2,000 psi g |
13.5 MPa g |
|
175G |
172 bar g |
2,500 psi g |
17.2 MPa g |
|
18G |
210 bar g |
3,000 psi g |
21.0 MPa g |
|
CM3 |
|
|
|
|
07A |
2 bar a |
30 psi a |
200.0 kPa a |
|
08A |
3.5 bar a |
50 psi a |
350.0 kPa a |
|
10A |
8 bar a |
116 psi a |
800 kPa a |
|
11A |
11 bar a |
160 psi a |
1.1 MPa a |
|
13A |
21 bar a |
304 psi a |
2.1 MPa a |
|
14A |
36 bar a |
522 psi a |
3.6 MPa a |
|
16A |
71 bar a |
1,029 psi a |
7.1 MPa a |
|
17A |
101 bar a |
1,465 psi a |
10.1 MPa a |
|
172A |
136 bar a |
1,973 psi a |
13.6 MPa a |
|
175A |
173 bar a |
2,509 psi a |
17.3 MPa a |
|
18A |
211 bar a |
3,060 psi a |
21.1 MPa a |
|
- |
1 bar pg |
15 psi pg |
100.0 kPa pg |
|
- |
2.5 bar pg |
36 psi pg |
250.0 kPa pg |
|
- |
7 bar pg |
100 psi pg |
700.0 kPa pg |
|
- |
10 bar pg |
150 psi pg |
1.0 MPa pg |
|
- |
20 bar pg |
300 psi pg |
2.0 MPa pg |
|
- |
35 bar pg |
500 psi pg |
3.5 MPa pg |
|
- |
70 bar pg |
1,000 psi pg |
7.0 MPa pg |
|
- |
100 bar pg |
1,500 psi pg |
10.0 MPa pg |
|
- |
135 bar pg |
2,000 psi pg |
13.5 MPa pg |
|
|
172 bar pg 2 |
500 psi pg |
17.2 MPa pg |
