产品概述

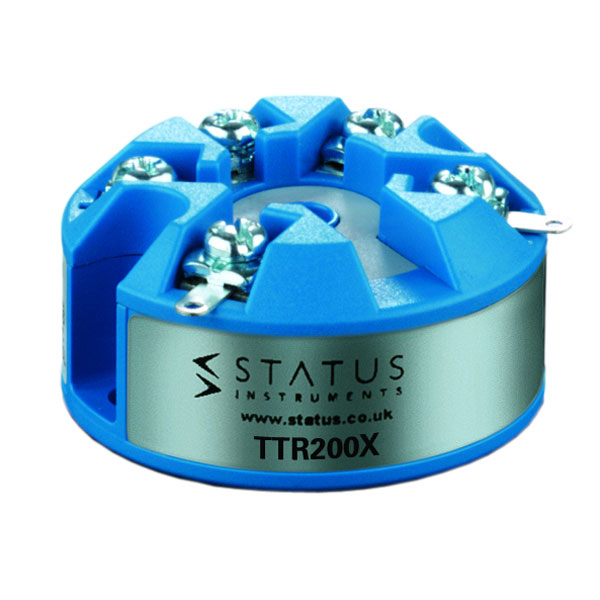

TTR200 / TTR200X RTD温度变送器
- 多种RTD，滑线，电阻输入
- ATEX和IEC Ex认证版本
- 8868体育官网入口偏移或输出对齐
- 可调输入滤波器
- 可编程倦怠
TTR200“智能”变送器设计用于RTD或滑线8868体育官网入口。 灵活的设计允许使用（10到10500）Ω范围内的任何电阻8868体育官网入口。 可以容纳Pt100,500,1000，Ni或Cu8868体育官网入口以及高达100KΩ的滑线8868体育官网入口。 其他8868体育官网入口特性或您自己的22点线性化特性（用于滑线或线性电阻）可以下载到产品中，使您能够完全适应您的应用。 TTR220X已通过ATEX和IEC Ex标准认证，可用于危险区域应用。
PC配置允许用户选择8868体育官网入口类型，范围，滤波器，标签，单位和误差信号，而无需校准设备。另外，用户可以在连接到PC时读取实时过程数据，这允许8868体育官网入口偏移和输出对准校准，其中用户可以输入值以匹配实际过程并因此减少系统错误。
如果需要，可以在订购时指定所需范围，从而无需用户配置。 如果未指定范围，则变送器将以默认范围Pt100（0至100℃），倦怠高和滤出。
特色亮点
8868体育官网入口参考（温度模式）
通过基于Windows的USBSpeedlink软件引用的TTR2008868体育官网入口允许与已知的参考8868体育官网入口紧密匹配，消除可能的8868体育官网入口错误。
自定义线性化
作为标准配置，TTR200可从其软件库中获得所有常见的RTD8868体育官网入口。
此外，TTR200可编程为高达22点的自定义线性化，用于欧姆和滑线输入。
8868体育官网入口烧坏检测（温度模式）
如果8868体育官网入口导线断开或断开连接，TTR200输出将自动转到其用户定义级别（上限或下限）或预设值。
稳定性
TTR200变送器采用了最新的数字技术，可确保精确，低漂移性能。
技术参数
|
电气输入 |
|
规格@ 20°C |
|
类型 |
范围 |
精度/稳定性 |
|
滑线 |
||
|
0 至100 % Travel |
导线电阻1至100KΩ |
± 0.1 % |
|
电阻 |
||
|
Ohms |
(10 to 500) Ω |
± 0.055 Ω |
|
(500 to 2500) Ω |
± 0.5 Ω |
|
|
(2500 to 10500) Ω |
±10.0 Ω |
|
|
热漂移 |
(10 to 500) Ω |
Ω 0.013 Ω/°C |
|
(500 to 2500) Ω |
Ω 0.063 Ω/°C |
|
|
(2500 to 10500) Ω |
Ω 0.27 Ω/°C |
|
|
激励电流 |
|
< 200 uA |
|
8868体育官网入口输入RTD |
||
|
Pt100 (IEC) |
（-200至850）°C |
±0.2°C±（读数的0.05％） （加上8868体育官网入口误差） |
|
Pt500 (IEC) |
（-200至850）°C |
|
|
Pt1000 (IEC) |
（-200至600）°C |
|
|
Ni100 |
（-60至180）°C |
|
|
Ni120 |
（-70至180）°C |
|
|
Ni1000 |
（-40至150）°C |
|
|
Cu53 |
（-40至180）°C |
|
|
Cu100 |
（-80至260）°C |
|
|
Cu1000 |
（-80至260）°C |
|
|
主导效应 |
最大引线电阻每条20Ω |
0.002 °C / Ω |
|
库包含更多（标准/类型）包括硅8868体育官网入口 |
||
|
温度稳定性： - 参考热效应的电阻稳定性值 |
||
|
输出 |
||
|
类型/功能 |
范围/描述 |
精度/稳定性/注释 |
|
两线电流 |
4至20mA |
(mA输出/2000)或5 uA(以较大者为准） |
|
热漂移 |
在20°C时为零 |
2 uA /°C |
|
最大输出电流 |
21.5 mA |
在高倦怠状况 |
|
最小输出电流 |
< 3.9 mA |
在低倦怠状况 |
|
环路电压效应 |
0.2 uA / V |
|
|
最大输出负载 |
[(V电源- 10)/20]KΩ |
700 Ω @ 24 V DC |
|
回路供电 |
10至30V DC |
安全特低电压SELV |
|
功率 |
<1 W全功率 |
|
|
USB用户界面 |
||
|
型号/功能 |
范围/描述 |
注释 |
|
配置硬件 |
为TTR200 |
USB-CONFIG-MKII |
|
为TTR200X |
USB-CONFIG-MKII |
|
|
USB-TTX-CONFIG |
||
|
配置软件 |
USBSpeedLink |
|
|
温度模式 组态 |
8868体育官网入口类型 |
RTD列表 |
|
4至20mA重传的温度范围 |
℃或℉ |
|
|
8868体育官网入口偏移 |
℃或℉ |
|
|
熔断电流 |
上限,下限或用户设置 |
|
|
过程模式 组态 |
输入类型 |
欧姆或滑线 |
|
4至20mA重传的过程范围 |
用户工程单位，4个字符 |
|
|
用户线性化 |
（2至22）段 |
|
|
标签号码 |
|
20个字符 |
|
过滤器 |
0到100s时间常数 |
可调整的 |
|
读取实时数据 |
温度/过程输出 |
℃/℉或过程mA的用户单位 |
|
保存/打开配置 |
从文件 |
|
|
功能 |
描述 |
|
|
更新时间 |
160毫秒 |
|
|
响应时间 |
0.5秒 |
|
|
启动时间 |
5秒 |
|
|
预热时间 |
120秒到全精度 |
|
|
默认配置 |
PT100 0至100℃，高倦怠 |
|
|
环境温度 |
操作/存储-40至85℃ |
|
|
-30〜75℃的全精度 |
||
|
环境湿度 |
操作/存储10至90％RH无冷凝 |
|
|
保护要求 |
> =推荐IP65 |
|
|
USB配置环境 |
10至30℃ |
|
|
尺寸 |
直径43 mm; 高21 mm |
|
|
固定中心 |
33 mm中心的2 x 5 mm孔 |
|
|
中心孔 |
4.5 mm孔用于接线辅助 |
|
|
连接 |
螺钉端子最大2.5 mm线 |
|
|
重量约 |
31克（封装） |
|
|
EMC |
BS EN 61326：注 - 8868体育官网入口输入线应小于3 m |
|
|
防护等级 |
BS EN 60529 |
|
|
RoHS |
指令2011/65 / EU |
|
|
ATEX TTR200X |
Ex ia IIC T4 Ga |
|
|
Ex ia IIIC T135 Da |
||
|
IECEx TTR200X |
Ex ia T4 Ga |
|
|
Ex ia IIIC T135 Da |
||
