产品概述
UPS4E Druck 回路校验仪
德鲁克新推出的 UPS4E 是一款坚固耐用、结构极其紧凑的环路校准器，可单手操作。UPS4E 体积小巧，可放在整套设备的顶部口袋中，是德鲁克 “UPS ”系列的最新产品，是备受喜爱的 UPS-II 和 UPS-III 的后续产品。
UPS4E 取代了传统的 UPS-III（和 UPS-II）环路校准器，是一款现代化、高性价比的设备，供货周期极具竞争力。
UPS4E 是一种手持式设备，用于测试和校准工业控制系统中的电流回路。它可以提供、测量或模拟精确的电流（通常在 4-20 mA 范围内），使技术人员能够验证8868体育官网入口、变送器和控制系统的性能。它还提供 24V 回路电源，是过程自动化环境中故障诊断和维护的必备工具。
UPS4E 采用最先进的电气校准技术，是一款可靠、经济的回路校准器，具有易于读取的显示屏和简单易用的省时功能，包括步进、量程和阀门检查。
无论何种操作，UPS4E 都是单手操作的理想之选。UPS4E 采用快速启动和使用设计，由 AA 电池供电。
UPS4E 功能与优点
UPS4E 系列 Druck 回路校验仪 UPS4E 是一款坚固耐用、结构极为紧凑的回路校验仪，可单手操作。它是对过程控制毫安回路和毫安设备进行回路测试/供电的重要工具。它非常适合仪器维护，具有易于阅读的显示屏和简单易用的省时功能，包括步进、量程和阀门检查。UPS4E 采用最先进的电气校准技术，是一款可靠、经济的回路校准器。
功能和优点
- 0 至 24 mA 测量或信号源
- 精度为读数的 0.01%+1 个计数
- mA 和 % 双读数，线性或流量
- 阶跃、量程间距检查、阀测试、斜坡
- 30 VDC 测量和连续性检查
- 100,000 个数据记录点
- 内置 250 Ω 电阻器，支持 HART 操作
- 24 V 直流回路电源，带 mA 测量或源模式
- 自动关机，节省电池寿命
- 使用 AA 电池供电
技术参数
显示屏
图形显示屏设计坚固，采用高对比度背光，日光下清晰可读。设备显示主要测量值和 FS 读数的百分比。
测量或源 0 至 24 mA
在测量和源模式下均可使用内部 24V 回路供电，这在工厂停机时非常重要。在源模式下，电流由 UPS4E 主动控制。
在测量模式下，电流由被测外部设备控制。
同步 % 读数
显示 mA 以及 4 至 20 mA 或 0 至 20 mA 的百分比值。
步进/斜坡模式，阀门开度测试
线性测试中的快速步进和零点、满量程调整。在阀门模式，能检查阀门开度和测试开度值。
|
步进模式 |
0% |
25% |
50% |
75% |
100% |
|
4 - 20 mA 线性 |
4 |
8 |
12 |
16 |
20 |
|
4 - 20 mA 线性 |
0 |
5 |
10 |
15 |
20 |
|
4 - 20 mA 流量 |
4 |
5 |
8 |
13 |
20 |
|
4 - 20 mA 流量 |
0 |
1.25 |
5 |
11.25 |
20 |
|
4 - 20 mA满度 |
4 |
- |
- |
- |
20 |
|
4 - 20 mA满度 |
0 |
- |
- |
- |
20 |
|
4 - 20 mA阀门 |
3.8,4,4.2 |
- |
12 |
- |
19,20,21 |
|
4 - 20 mA阀门 |
0,0.2 |
- |
10 |
- |
19,20,21 |
UPS4E 规格
|
性能 |
量程 |
灵敏度 |
1 年精确度% RDG + 计数(1) |
|
外mA输出 |
20 mA |
0.001 |
0.01% Rdg + 1 计数 |
|
24 mA |
0.001 |
0.01% Rdg + 2 计数 |
|
|
外mA测量 |
±20 mA |
0.001 |
0.01% Rdg + 1 计数 |
|
±24 mA |
0.001 |
0.01% Rdg + 2 计数 |
|
|
内mA输出 |
20 mA |
0.001 |
0.01% Rdg + 1 计数 |
|
24 mA |
0.001 |
0.01% Rdg + 2 计数 |
|
|
内mA测量 |
20 mA |
0.001 |
0.01% Rdg + 1 计数 |
|
24 mA |
0.001 |
0.01% Rdg + 2 计数 |
|
|
V测量 |
±20 V |
0.001 |
0.01% Rdg + 1 计数 |
|
±30 V |
0.001 |
0.01% Rdg + 2 计数 |
(1) 精度包括温度影响 10°C 至 30°C (50°F 至 86°F)。在上述范围之外使用时，添加 0.003%/°C (0.015%/°F)
自动步进/斜坡模式输出
输出间隔1~599秒可调，完成回路、阀门设置和开度检查。
“快速设置 ”输出
允许使用按键将数值设置0.001 mA 以内。按住一个键可快速将输出提升到下一个设定值。
此功能非常适合报警跳闸测试。
30 VDC 测量
用于电压输出仪器的回路诊断和维护。
数据记录
能够从主读数通道记录超过 100,000 个数据记录点的数据。用户可通过设置菜单手动激活，并通过显示屏配置用户设置的时间间隔。
数据文件可传输到个人电脑，以便进一步分析。
其他功能
- 工业标准 AA 电池
- 支持最大 40 mA 500 ms 的浪涌电流
- 电池状态指示器
- 信息屏幕显示序列号、软件版本和校准日期
- 受密码保护的校准和固件更新。
|
技术参数： |
|
|
内存 |
100,000 点数据记录存储器 |
|
工作温度 |
-10至50°C（14至122°F） |
|
储存温度 |
-20至70°C（-4至158°F） |
|
防护等级 |
IP54.防尘，防任何方向溅水 |
|
相对湿度 |
0 至 90% 相对湿度（非冷凝） |
|
冲击和振动 |
MIL-PRF-28800F CLASS 2 |
|
EMC |
EN 61326-1:2013 |
|
电气安全 |
EN 61010-1:2010 EN 61010-2-030:2023 |
|
外壳材料 |
高抗冲击 ABS |
|
回路电阻高 |
闪烁主读数，指示出错情况 |
|
超量程 |
在主读数上闪烁"---"。 |
|
认证 |
CE标志 |
|
显示 |
尺寸：72.7 x 42.5 毫米（2.86 x 1.67 英寸）。 自定义分段显示 |
|
尺寸（长 x 宽 x 高） |
安全区域：145mm X 73mm X 25mm |
|
重量 |
安全区域：300克，包括电池 |
|
电源 |
4x 1.5 V AA 型碱性电池 |
|
电池寿命 |
>72小时（测量模式），>18小时（12mA输出） |
|
自动关机 |
10分钟（未进行任何按键操作） |
|
电池状态 |
显示 4 段电池符号 |
|

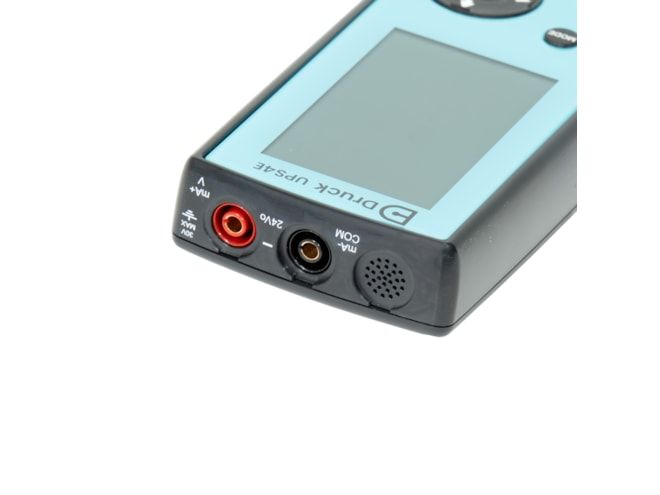

电气接口 |
安全区域：2x镀金4mm插孔 |
|
HART电阻 |
250 Ohm可选回路电阻，支持外部 HART 通信 |
|
连接 |
USB-C 连接线，用于访问数据日志和固件更新。 安全区域变体：设备可通过任何市售经认证的 USB 适配器供电。 |
UPS4E 回路校校验仪订购信息
UPS4E 随附快速入门和安全指南、一组碱性电池、测试引线、USB连接线和校准证书。
|
订购时请使用以下零件编号： |
|
|
型号类型： |
描述 |
|
UPS4E |
安全区回路校校验仪 |
UKAS 校准
我们还提供 UKAS 认可的校准服务，如有需要，请在下订单时告知。
配件
请在下订单时说明所需的任何配件。除非另有说明，否则 UPS4E 与下列附件兼容。
|
部件代码 |
描述 |
|
IO-USB-C-CABLE |
USB A-C 2m 连接线 |
|
IOUPS4E-CASE |
UPS4E 便携包 |
